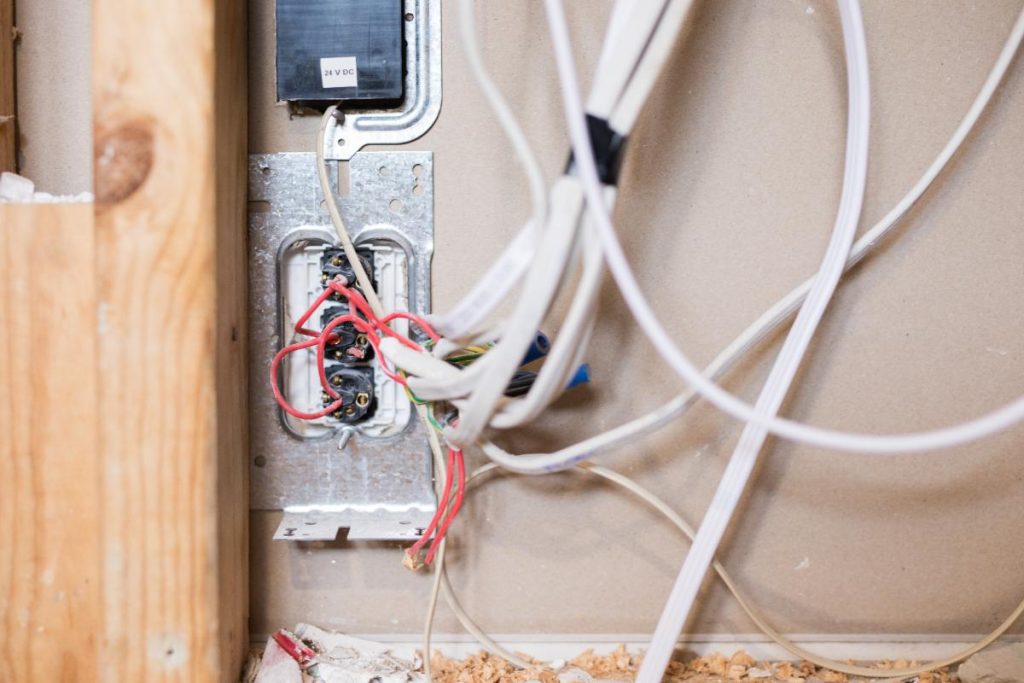

Ouvrir une boîte d’encastrement et se retrouver face à neuf fils, cela surprend. Mais, ce n’est pas forcément un problème, à condition de savoir comment s’y prendre. Voici les étapes du branchement, de l’identification des conducteurs jusqu’au test final, en appliquant les règles de sécurité indispensables pour une installation conforme à la norme NF C 15-100.
Identifier les 9 fils avant tout branchement
Neuf fils dans une boîte d’encastrement, c’est souvent le signe d’un réseau déjà dense, prises en dérivation, va-et-vient, alimentation de plusieurs équipements sur un même circuit. La situation est comparable à celle d’un branchement de moteur 220V à 3 fils, où chaque conducteur doit rejoindre la bonne borne sans confusion possible.
Avant de toucher quoi que ce soit, couper l’alimentation au disjoncteur principal et vérifier l’absence de tension avec un testeur électrique. Un simple oubli sur ce point peut avoir des conséquences graves.
Une fois la sécurité assurée, l’identification des conducteurs est l’étape qui conditionne toute la suite. Le code couleur normalisé reste votre meilleur repère, phase en marron, rouge ou noir ; neutre en bleu ; terre en vert-jaune.
Avec 9 fils, notez chaque groupe sur un schéma ou utilisez du scotch de couleur pour éviter toute confusion au moment du raccordement.
- Phase : fil marron, rouge ou noir
- Neutre : fil bleu
- Terre : fil vert-jaune
- Section recommandée pour une prise standard : 2,5 mm²
- Longueur de dénudage optimale : 8 à 10 mm
- Nombre de conducteurs par borne : 2 à 3 maximum selon le connecteur utilisé
Le matériel indispensable pour ce type d’installation
Travailler avec 9 fils demande un outillage précis. Un tournevis isolé, une pince à dénuder, des connecteurs Wago multi-entrées et un testeur de phase constituent le minimum pour s’en sortir proprement.
Les connecteurs à levier de type Wago sont particulièrement adaptés ici, ils permettent de regrouper plusieurs conducteurs sans serrage excessif ni risque de coupure de brin.
Vérifiez également l’état de chaque câble avant de le raccorder. Un isolant fissuré ou un brin partiellement sectionné peut créer un point chaud difficile à détecter une fois la prise refermée. Si un câble présente des signes d’usure, remplacez-le plutôt que de prendre un risque inutile.

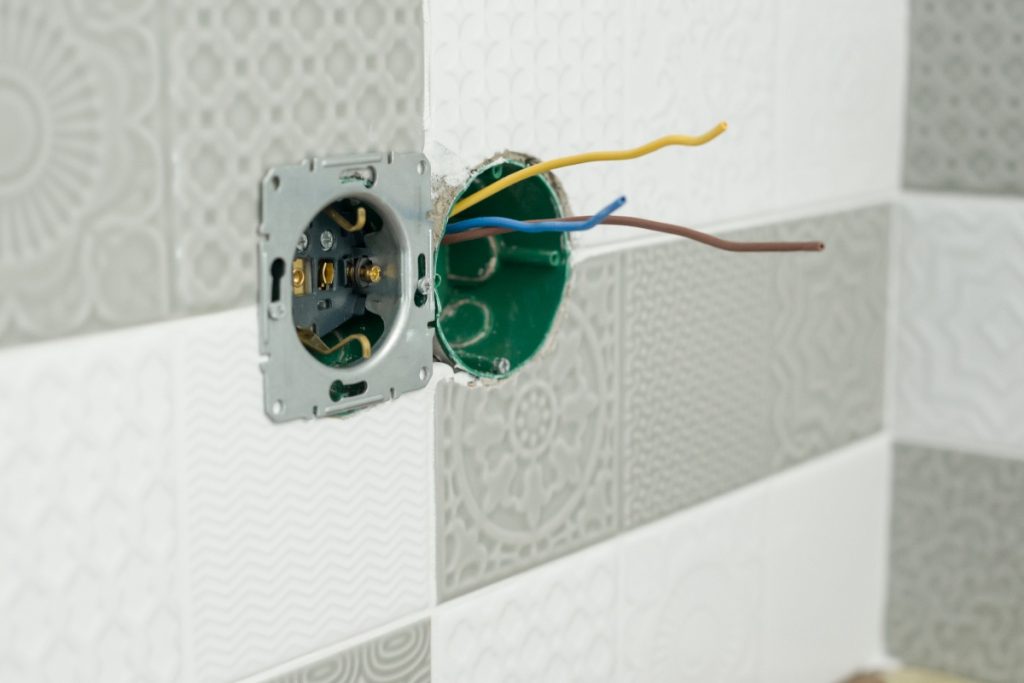

Raccorder les 9 fils à la prise, méthode et ordre des connexions

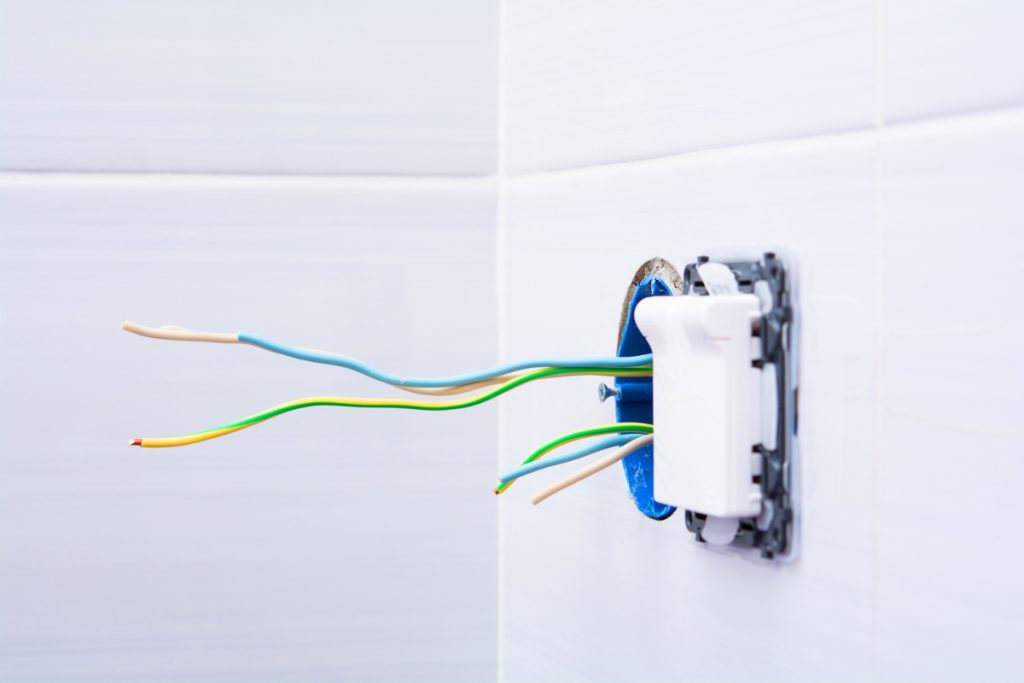

Le principe de base reste le même quel que soit le nombre de fils, regrouper les conducteurs de même nature, puis retourner une branche vers la borne correspondante de la prise. Les phases ensemble, les neutres ensemble, les terres ensemble. C’est ce regroupement, réalisé avec des connecteurs adaptés, qui permet de gérer autant de câbles sans erreur.
L’ordre des connexions sur la prise est impératif, commencez toujours par la terre, puis le neutre sur N, et enfin la phase sur L. Ne jamais inverser phase et neutre, au risque de créer une installation dangereuse même si la prise fonctionne en apparence.
Une connexion mal faite sur un circuit de cette densité multiplie les points de risque sur l’ensemble du réseau. Une fois les connexions réalisées, vérifiez que aucun brin dénudé ne dépasse des connecteurs et que les fils ne sont pas en tension mécanique dans la boîte. Un câble qui tire sur sa connexion finit par se desserrer avec le temps.
Tester et valider l’installation avant remise en service
Avant de rebrancher le disjoncteur, effectuez un contrôle visuel complet, chaque fil bien fixé, aucun conducteur nu visible, boîte d’encastrement propre et sans débordement. Utilisez ensuite votre testeur pour vérifier que la tension est bien présente sur les bornes phase et neutre, et que la terre est correctement reliée.
Ce contrôle prend deux minutes et peut éviter un sinistre. Rebranchez l’alimentation et testez avec un appareil de faible puissance. Si le disjoncteur ne saute pas et que la prise ne chauffe pas après quelques minutes de fonctionnement, l’installation est correcte.
En revanche, une prise qui chauffe signale presque toujours un mauvais contact ou une section de câble insuffisante par rapport à la charge du circuit, dans ce cas, coupez immédiatement et vérifiez vos connexions.
Entretien et bonnes pratiques sur le long terme
Un circuit aussi dense mérite une inspection régulière, idéalement une fois par an. Contrôlez visuellement les prises à l’occasion d’un déplacement de meubles, traces de brûlure, odeur suspecte, prise qui chauffe légèrement au toucher sont des signaux d’alarme à ne pas ignorer.
La norme NF C 15-100 impose des exigences précises sur la section des câbles et la protection des circuits, et les respecter sur la durée protège l’ensemble de l’installation. Si vous envisagez d’ajouter de nouveaux équipements puissants sur ce réseau, évaluez d’abord la charge totale du circuit.
Ajouter une prise supplémentaire sur un circuit déjà saturé ne règle rien et déplace simplement le problème. Dans ce cas, la création d’un circuit indépendant depuis le tableau électrique reste la solution la plus sûre et la plus pérenne.
Réussir son branchement à 9 fils, c’est avant tout de la méthode
Un branchement de prise électrique à 9 fils n’a rien d’insurmontable dès lors qu’on aborde chaque étape dans l’ordre, sécurisation du circuit, identification des conducteurs, regroupement par nature, raccordement dans les règles.
C’est la rigueur de la méthode, plus que la complexité technique, qui fait la différence entre une installation fiable et un problème latent. Si vous avez un doute sur la capacité du circuit existant à absorber les équipements branchés, ne remettez pas l’inspection à plus tard. Un électricien qualifié peut évaluer la situation en moins d’une heure et vous éviter une intervention bien plus coûteuse en cas de sinistre.
