Trois fils, un condensateur et quelques mesures au multimètre, voilà tout ce qu’il faut pour brancher un moteur 220V monophasé correctement. Les codes couleurs varient d’un fabricant à l’autre et que le moindre fil inversé peut provoquer une surchauffe ou un démarrage impossible. Mais, en suivant une méthode rigoureuse, même un bricoleur sans formation électrique peut mener ce câblage à bien sans risque.
Identifier les 3 fils avant tout branchement
Avant de toucher quoi que ce soit, coupez l’alimentation générale, c’est la première règle, sans exception. Un moteur monophasé 3 fils comporte deux enroulements distincts, le principal et l’auxiliaire, reliés par une borne commune qui constitue le troisième fil. Comme pour tout schéma de branchement électrique en 220V, comprendre la logique des connexions dès le départ évite la majorité des erreurs de câblage.
Pour identifier chaque fil avec certitude, sortez votre multimètre et mesurez la résistance entre chaque paire de bornes. Ne vous fiez jamais aux couleurs seules. Rouge pour le principal, bleu pour l’auxiliaire et noir pour la commune, c’est la convention la plus répandue, mais elle varie d’un constructeur à l’autre. Seules les mesures au multimètre garantissent une identification fiable.
Voici les valeurs typiques à obtenir :
- Enroulement principal : résistance faible, entre 5 et 8 Ω
- Enroulement auxiliaire : résistance élevée, entre 10 et 15 Ω
- Borne commune : résistance intermédiaire, somme des deux enroulements en série

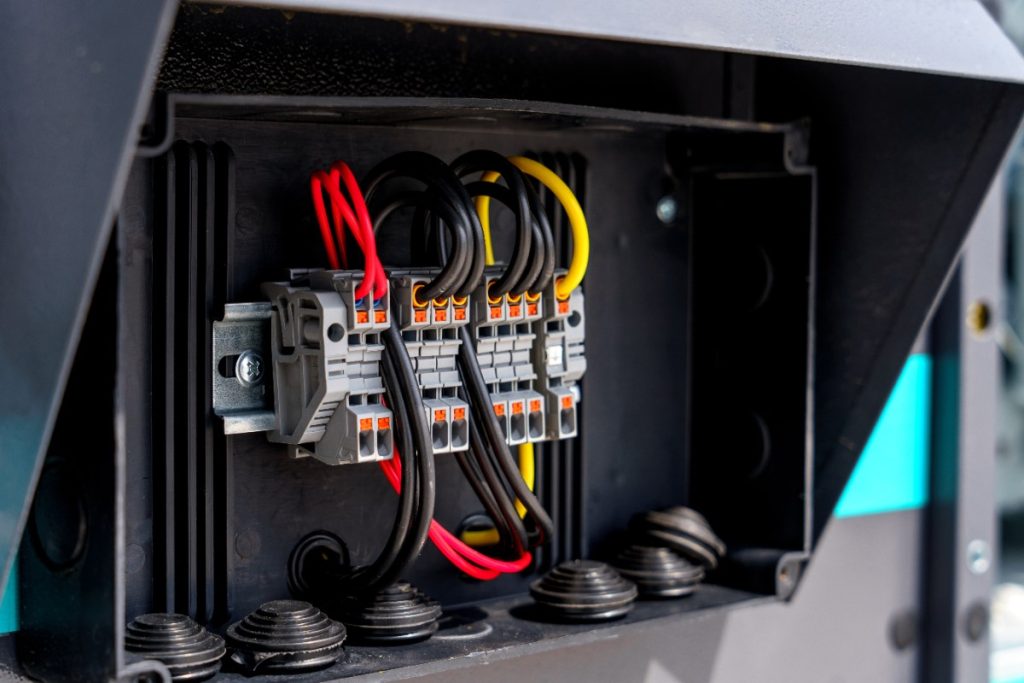

Schéma de branchement avec condensateur
Une fois les fils identifiés, le câblage suit une logique simple. La phase arrive sur l’enroulement principal, le neutre rejoint la borne commune, et le condensateur permanent se branche entre la phase et l’enroulement auxiliaire.
Ce montage suffit pour les utilisations domestiques courantes, ventilateur, pompe de surface, petit compresseur. Pour des démarrages sous charge importante, une machine-outil ou un compresseur de fort volume, on ajoute un condensateur de démarrage en parallèle avec le permanent.
Ce condensateur supplémentaire est coupé automatiquement par un relais centrifuge dès que le moteur atteint 75 % de sa vitesse nominale. Le couple au démarrage s’en trouve multiplié, sans que le moteur chauffe pendant la phase de montée en régime.
Choisir le bon condensateur pour votre moteur
Le condensateur permanent se dimensionne en fonction de la puissance du moteur. Un sous-dimensionnement entraîne une chauffe anormale et une perte de couple, tandis qu’un surdimensionnement peut provoquer des vibrations et réduire le rendement.
En pratique, on retient les correspondances suivantes, 20 µF pour les moteurs jusqu’à 0,37 kW, 30 µF autour de 0,75 kW, et 50 µF pour les moteurs de 1,1 kW et plus.
Vérifiez également la tension nominale du condensateur, elle doit être au moins égale à 400 V pour un usage sur secteur 220 V, afin d’absorber les pointes de tension sans claquage. Un condensateur hors tension nominale est la première cause de panne sur ce type d’installation.

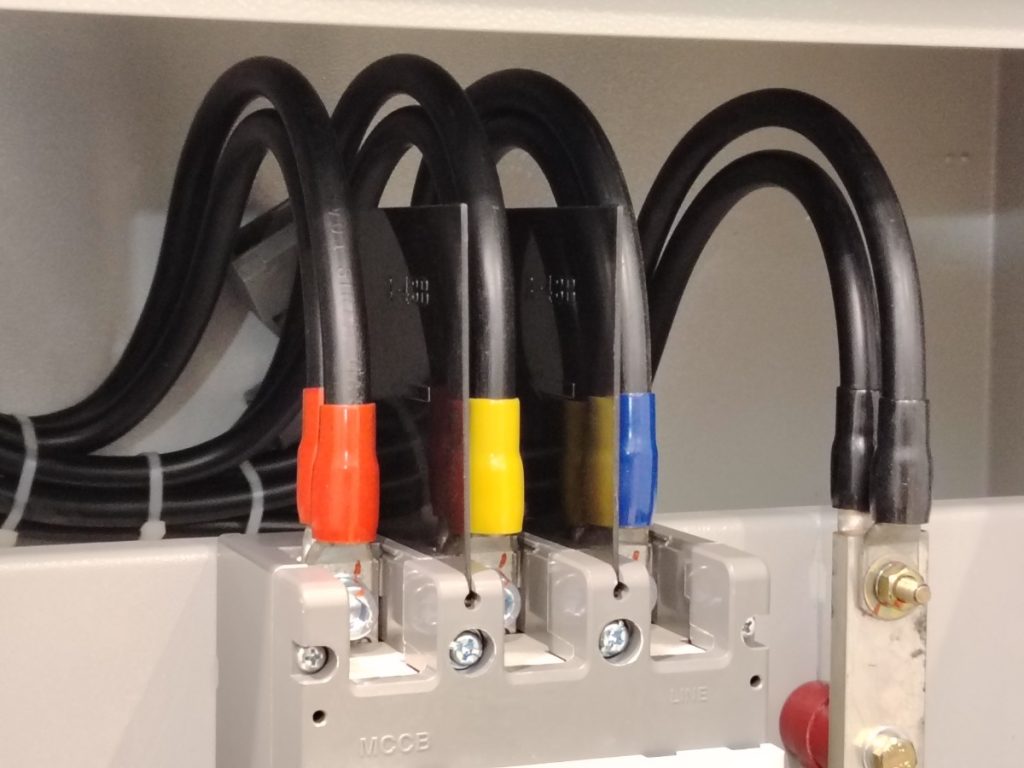

Protections électriques qu’il ne faut pas négliger

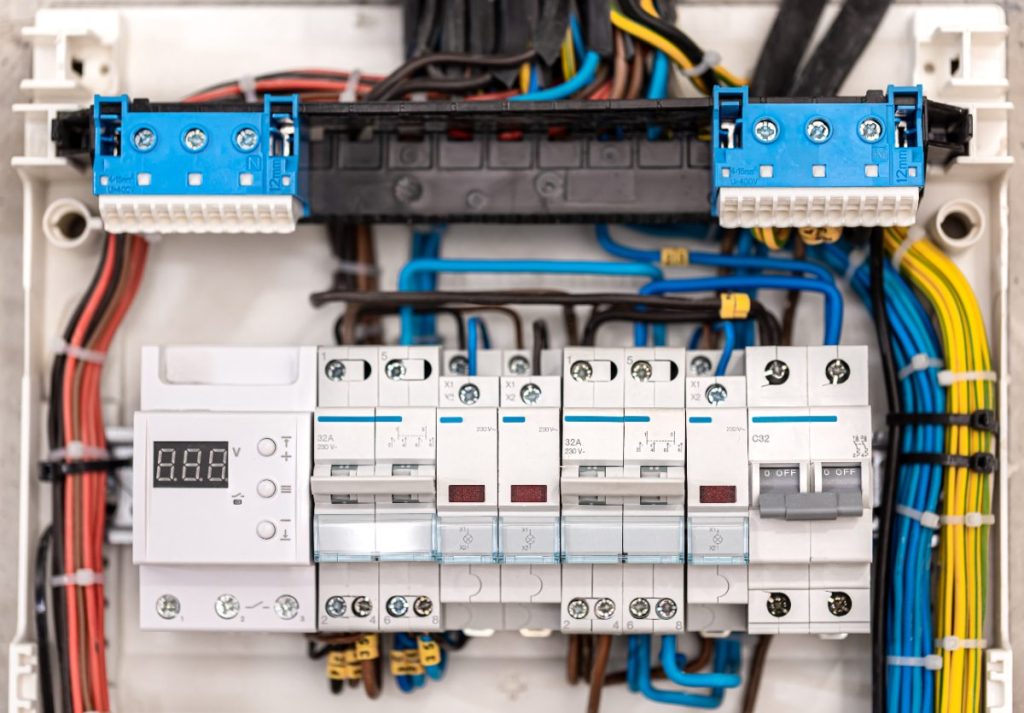

Un moteur 220V monophasé bien branché mais mal protégé reste une installation dangereuse. Le disjoncteur magnétothermique doit être calibré précisément à la puissance absorbée, 6 A pour un moteur de 0,25 kW, 10 A pour 0,55 kW, 16 A pour 0,75 kW, 20 A pour 1,1 kW.
Un relais thermique protège contre les surcharges prolongées, particulièrement utile si le moteur peut tourner à charge variable. Dans les environnements humides, cave, atelier extérieur, local technique, la présence d’une protection différentielle 30 mA est indispensable.
Avant la première mise sous tension, contrôlez l’isolement des enroulements au mégohmmètre, toute valeur inférieure à 1 MΩ signale un enroulement dégradé qu’il vaut mieux remplacer avant de démarrer.
Inverser le sens de rotation et surveiller le démarrage
Changer le sens de rotation d’un moteur monophasé 3 fils ne demande que quelques secondes, il suffit d’échanger les deux bornes du condensateur permanent sur l’enroulement auxiliaire. L’opération ne nécessite aucun outil spécifique et ne présente aucun risque si le moteur est bien hors tension.
C’est une manipulation utile quand on adapte un moteur existant à une nouvelle application, inversion du flux d’air d’un ventilateur, changement de sens d’une courroie. Au premier démarrage, observez attentivement le comportement du moteur pendant la minute qui suit.
Des vibrations inhabituelles, une chaleur qui monte rapidement sur le carter ou un bruit de bourdonnement grave signalent le plus souvent un condensateur mal dimensionné ou une inversion de fil. Corrigez sans attendre, laisser tourner un moteur en anomalie quelques minutes suffit parfois à détériorer irrémédiablement les enroulements.
Fiabiliser l’installation dans la durée
Un moteur correctement branché peut fonctionner des années sans intervention, à condition d’entretenir quelques points clés. Les raccords doivent rester étanches à l’humidité, les connexions resserrées régulièrement et le condensateur remplacé à titre préventif tous les cinq à dix ans selon l’intensité d’utilisation. La température de fonctionnement du carter est un bon indicateur de santé, au-delà de 80 °C en surface, quelque chose cloche.
Les installations plus récentes intègrent des sondes thermiques ou des modules de surveillance connectés, qui permettent de détecter à distance une dérive de température ou un défaut d’isolement naissant. Ce type de suivi, autrefois réservé à l’industrie, devient accessible même en usage domestique et prolonge significativement la durée de vie des équipements.
