Brancher une VMC 2 vitesses sans interrupteur, c’est opter pour une ventilation qui travaille en silence. Ce type de branchement convient aussi bien à une installation neuve qu’au remplacement d’un ancien système avec commande murale. Il existe des étapes à suivre pour le câblage, le circuit électrique à la mise sous tension, pour que n’importe quel bricoleur soigneux puisse mener l’opération à bien en une demi-journée.
Le principe de base à savoir avant de brancher une VMC 2 vitesses sasn interrupteur
Le branchement direct d’une VMC 2 vitesses sans interrupteur repose sur une alimentation permanente depuis le tableau électrique. Contrairement à un branchement avec commande murale, la ventilation tourne en continu et ajuste son débit selon les besoins du logement sans que l’occupant ait à intervenir.
C’est la configuration recommandée par la réglementation thermique pour les VMC hygroréglables, car couper une VMC revient à laisser stagner l’humidité dans les pièces d’eau. Le câblage se résume à trois ou quatre fils selon le modèle.
Phase, neutre et terre constituent le socle commun à toutes les VMC. Sur une version 2 vitesses, un quatrième conducteur souvent désigné grande vitesse et commande le passage au débit renforcé, piloté par un capteur d’hygrométrie ou de CO₂ intégré au caisson.
Ce principe diffère sensiblement de celui d’une VMC double flux, qui traite à la fois l’air entrant et l’air sortant. Comprendre ce rôle dès le départ évite les erreurs de raccordement les plus fréquentes.
Préparer le circuit électrique avant l’installation
Avant de toucher le moindre fil, couper l’alimentation au disjoncteur général s’impose sans exception. Vérifier l’absence de tension avec un testeur de phase sur chaque conducteur, cette habitude simple protège contre les accidents.
Un circuit dédié de 2 A suffit pour la quasi-totalité des caissons résidentiels ; tirer des fils de 1,5 mm² sous gaine ICTA garantit à la fois la durabilité de l’installation et sa conformité à la norme NF C 15-100. L’alimentation doit rester permanente, c’est là tout l’intérêt du branchement sans interrupteur.
Aucun dispositif de coupure ne doit se trouver sur le trajet entre le tableau et le caisson, hormis le disjoncteur de protection. Vérifier aussi que le tableau dispose d’un emplacement libre pour ce nouveau circuit ; dans le cas contraire, un électricien devra intervenir avant la pose.
Schéma de câblage à suivre pas à pas pour le branchement
Voici les raccordements à réaliser sur le bornier du caisson, dans l’ordre recommandé :
- Phase : borne L ou P du caisson
- Neutre : borne N, il ne faut jamais l’interrompre avec un interrupteur
- Terre : borne dédiée, obligatoire, même sur les appareils en classe II
- Grande vitesse : borne GV ou H, active le deuxième débit

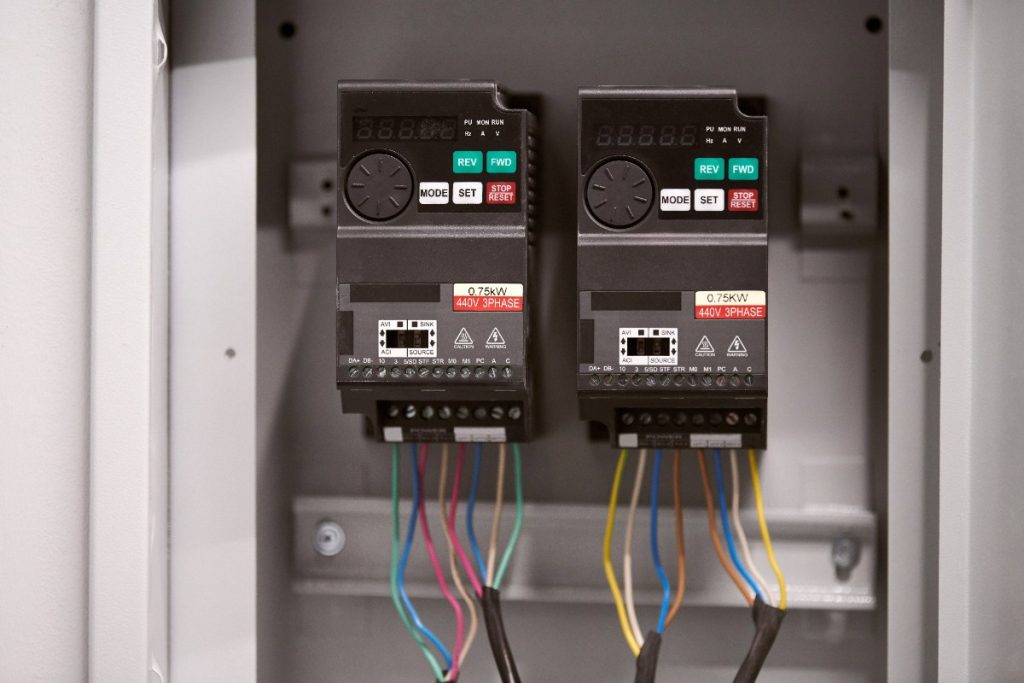

Raccordement du boîtier et mise sous tension
Une fois les fils connectés, refermer le boîtier du caisson et repositionner le capot de protection. Avant de remettre le courant, effectuer un test de continuité sur chaque conducteur avec un multimètre, phase bien raccordée à L, neutre à N, terre correctement reliée.
Ce contrôle rapide prend deux minutes et évite de repartir démonter l’installation après le premier dysfonctionnement. Lors de la remise sous tension, le caisson doit démarrer immédiatement en vitesse basse.
Sur une VMC hygroréglable, souffler de la vapeur près d’une bouche de salle de bains doit provoquer une accélération du moteur au bout de quelques secondes. Si rien ne se passe, vérifier le raccordement du fil GV avant toute autre démarche.
Sécurité et erreurs à éviter lors du branchement
Inverser phase et neutre reste l’erreur la plus commune, surtout sur des installations anciennes où les couleurs de fils ne sont pas normalisées. Un simple test au tournevis testeur avant toute intervention suffit à identifier la phase avec certitude.
Négliger la terre expose l’ensemble du circuit à des risques en cas de défaut d’isolement, c’est une faute grave qui peut être sanctionnée lors d’un contrôle Consuel. Photographier le câblage existant avant de démonter quoi que ce soit constitue un réflexe professionnel précieux.
En cas d’hésitation sur le raccordement du fil de grande vitesse, se référer strictement à la notice technique du modèle installé. Les schémas varient d’un fabricant à l’autre, Aldes, Atlantic, Zehnder ou S&P n’utilisent pas toujours les mêmes désignations de bornes.
Entretien et optimisation sur le long terme
Un branchement sans interrupteur signifie que la VMC tourne 24 h sur 24, toute l’année. Un nettoyage des bouches d’extraction tous les six mois un simple dépoussiérage à l’aspirateur suffit à maintenir les débits réglementaires.
Vérifier annuellement les connexions au niveau du bornier permet de détecter un éventuel desserrement avant qu’il ne devienne problématique. Les modèles récents intègrent désormais des modules domotiques permettant de consulter les données de ventilation depuis une application mobile.
Prévoir dès l’installation un câble supplémentaire pour ce type d’extension coûte peu d’efforts et évite d’intervenir une seconde fois dans le faux plafond. Une VMC bien entretenue conserve ses performances pendant dix à quinze ans sans remplacement du moteur.
Branchement VMC 2 vitesses sans interrupteur, ce qu’il faut retenir
Réaliser ce branchement soi-même est tout à fait accessible, à condition de respecter un ordre logique, couper le courant, préparer un circuit dédié, raccorder phase, neutre, terre et fil de grande vitesse selon le schéma du fabricant, puis tester avant de refermer. Chaque étape compte, et c’est leur enchaînement rigoureux qui garantit une installation fiable sur le long terme.
Une VMC correctement branchée en alimentation permanente protège le logement de l’humidité toute l’année, sans mobiliser la moindre attention au quotidien. Le nettoyage semestriel des bouches et un contrôle annuel des connexions suffisent à maintenir ses performances. Pour aller plus loin et tirer le meilleur parti de votre installation, pensez également à vérifier les débits sur chaque bouche.
